Lisatulede juhtmesari peab sobima tule koormuse ja auto juhtimisega. LED-barile sobiva juhtmesarja leidmiseks tuleb kontrollida kolme asja: tule voolutarvet, pistikut ja auto kaugtulede juhtsignaali. Kui üks neist ei sobi, võib tulemuseks olla mittetöötav tuli, vilkumine või ülekoormatud ühendus.
Sisukord 10 osa
- Lisatulede juhtmesari: milline lahendus sobib?
- Lisatulede juhtmesari ja tule voolutarve
- Kuidas aru saada, kas tule pistik sobib?
- Millal piisab releega juhtmesarjast?
- Millal on vaja CAN-bus adapterit?
- Kas lisatuli töötab koos automaatsete kaugtuledega?
- Miks lisatuli vilgub, ei sütti või jääb põlema?
- Kas juhtmesarja lüliti peab olema sisse lülitatud?
- Mida on vaja teada enne juhtmesarja ostmist?
- Lisatulede juhtmesari meie valikus
CAN-bus adapterit ei ole vaja lihtsalt sellepärast, et autol on LED-esituled või CAN-võrk. Seda võib vaja minna siis, kui autolt ei saa valitud juhtmesarja jaoks sobivat kaugtulede lülitussignaali.
Lisatulede juhtmesari: milline lahendus sobib?
| Olukord | Mida valida? | Mida kontrollida? |
|---|---|---|
| Üks LED-bar ja kasutatav kaugtulede juhtsignaal | Ühe tule juhtmesari koos sobiva relee ja kaitsmega | Pistik, süsteemipinge ja lubatud koormus |
| Kaks lisatuld | Kahe väljundiga juhtmesari või tootja ette nähtud ühenduslahendus | Tulede summaarne voolutarve ja kummagi väljundi koormuspiir |
| Sobivat kaugtulede juhtsignaali pole | Juhtmesari ja autoga ühilduv CAN-bus liides | Auto mudel, aastakäik, esitulede tüüp ja liidese sobivus |
| Tulel on gabariittuli või mitu töörežiimi | Vastavate ühenduste ja juhtimisvõimalustega juhtmesari | Tule ühendusskeem ning lisajuhtmete ülesanded |
| Sõidukil on 24 V elektrisüsteem | 24 V süsteemile sobiv ühenduslahendus | Tule, relee ja juhtimisseadme lubatud pinge |
Pistik võib sobida, kuid juhtmesari olla tule jaoks liiga väikese koormustaluvusega. Seetõttu tuleb alati kontrollida ka elektrilisi näitajaid.
Lisatulede juhtmesari ja tule voolutarve
Kasuta tule tegelikku elektrilist võimsust või voolutarvet, mitte ainult mudelinimes olevat vattide arvu. Kui tulel on mitu töörežiimi, võivad nende tarbimised erineda.
Kõige parem lähteandmestik on tootja märgitud voolutarve amprites koos mõõtepingega. Kui teada on ainult elektriline võimsus, saab voolu ligikaudselt arvutada:
Vool amprites = võimsus vattides ÷ pinge voltides.
Näiteks 120 W tarbimisega tule arvutuslik vool on 12 V juures 10 A. Kahe sellise tule summaarne arvutuslik vool on 20 A.
See arvutus aitab koormust hinnata, kuid selle põhjal ei saa üksinda valida kaitset ega juhtme ristlõiget. Arvestada tuleb ka tootja juhiseid, käivitusvoolu ja juhtme pikkust. Pikema kaabli puhul tuleb hinnata pingelangu.
Lisatulede juhtmesari peab taluma kogu komplekti koormust. Tooteandmetest otsi vastust kahele küsimusele:
- Kui suur on kogu juhtmesarja lubatud koormus?
- Kui suur on ühe väljundi lubatud koormus?
Kahe pistikuga komplekti maksimaalset kogukoormust ei saa automaatselt kummalegi väljundile eraldi rakendada.
Kuidas aru saada, kas tule pistik sobib?
Sobiv lisatulede juhtmesari kasutab tulega ühilduvat pistikut. Võrdle tule ja juhtmesarja andmetes pistiku tüüpi, kontaktide arvu ja kontaktide ülesandeid. Ainuüksi kahe kontakti olemasolu ei tähenda, et pistikud sobivad kokku.
Näiteks kahe kontaktiga DT ja kahe kontaktiga DTP on erinevad pistikud. TE Connectivity järgi on DEUTSCH DT vastavate kontaktide pidevvoolutaluvus 13 A ja DTP kontaktidel 25 A. Need näitajad ei tõenda iga sama nimega müüdava juhtmesarja lubatud koormust. TE Connectivity pistikuperekondade ülevaade
Kui tule andmetes on kirjas DT-2, kontrolli, et juhtmesarjal oleks sellele vastav ühendus. Gabariittule või eraldi režiimijuhtmete korral tuleb lisaks vaadata tule ühendusskeemi.
Üleminekupistik ei suurenda juhtmesarja koormustaluvust. See võib ühendada erinevad pistikud, kuid kaabli, kontaktide ja relee piirangud jäävad samaks.
Millal piisab releega juhtmesarjast?
Releega juhtmesarjast piisab, kui autol on selle juhtimiseks sobiv kaugtulede signaal ning komplekt vastab tule elektrilisele koormusele.
Tavapärase lahenduse tööpõhimõte on järgmine:
või ühilduva CAN-liidese väljundRelee juhtimine
Auto kaugtulede signaal juhib releed. Lisatule töövool tuleb eraldi toiteahelast ega läbi originaalse kaugtule signaalijuhet.
Kaitse tuleb paigutada toiteallika lähedale vastavalt juhtmesarja juhendile. Kaablid tuleb kinnitada nii, et need ei puutuks vastu kuumi, liikuvaid ega teravaid osi.
Paigalduse üldise järjekorra leiad meie lisatulede paigaldusjuhendist. Konkreetne ühenduskoht tuleb kontrollida auto ja kasutatava komplekti juhendist — juhtme värv üksi ei ole piisav alus ühendamiseks.
Millal on vaja CAN-bus adapterit?
CAN-bus adapterit võib vaja minna siis, kui autolt ei saa juhtmesarja jaoks sobivat kaugtulede lülitussignaali. Ühilduv liides loeb vajaliku info auto andmesidest ja annab juhtmesarjale sobiva juhtimisväljundi.
CAN-võrguga autol võib olla ka tavalise relee jaoks kasutatav kaugtulesignaal. Seetõttu ei saa adapteri vajadust otsustada ainult auto vanuse või LED-esitulede olemasolu järgi. Seda eristust selgitab ka Lazeri juhend CAN-võrguga autode kohta.
CAN-liides täidab juhtimise ülesannet. Lisatule toiteks on endiselt vaja selle koormusele vastavat ühendust.
Enne liidese ostmist kontrolli tootja sobivusloendist:
- auto täpset mudelit ja aastakäiku;
- esitulede varianti;
- paigaldusjuhendi olemasolu sellele autole;
- liidese väljundi sobivust valitud juhtmesarjaga.
Sama automudeli erinevad aastakäigud ja esitulede variandid võivad vajada erinevat lahendust.
Kas lisatuli töötab koos automaatsete kaugtuledega?
See sõltub auto ja ühenduslahenduse ühilduvusest. Pärast paigaldust tuleb kontrollida lisatule sisse- ja väljalülitumist nii käsitsi kui ka automaatrežiimis.
Maatriks-esitulede puhul on kontroll eriti oluline. Auto võib varjutada osa valgusvihust, samal ajal kui ülejäänud kaugtuli jääb põlema. Tavaline LED-bar valgusvihku osaliselt ei varjuta.
Seega ei tõenda armatuurlaual põlev kaugtulede märgutuli üksinda, et lisatuli võib samal ajal põleda. Kasutatav liides peab toetama konkreetse auto esitulede juhtimist ja andma lisatulele sobiva lülituskäsu.
Miks lisatuli vilgub, ei sütti või jääb põlema?
| Probleem | Mida kontrollida? |
|---|---|
| Tuli ei sütti | Kaitse, toitepinge, maandus, pistik ja juhtsignaal |
| Tuli vilgub või relee klõbiseb | Juhtsignaali sobivus ning toite- ja maandusühendused |
| Tuli jääb pärast kaugtulede kustutamist põlema | Juhtsignaali ühenduskoht ja liidese seadistus |
| Pistik või kaabel kuumeneb | Ühenduste seisukord ja koormuse vastavus juhtmesarjale |
| Tuli ei kustu automaatrežiimis õigel ajal | Auto esitulede juhtimise ja liidese ühilduvus |
Vilkumine ei tähenda automaatselt, et puudu on CAN-bus adapter. Põhjus võib olla ka halvas ühenduses või sobimatus juhtsignaalis.
Kui kaabel või pistik kuumeneb või kaitse korduvalt läbi põleb, lõpeta tule kasutamine kuni põhjuse leidmiseni. Suurem kaitse ei paranda ülekoormatud kaablit ega halba ühendust.
Kas juhtmesarja lüliti peab olema sisse lülitatud?
Kui komplekti lüliti on ühendatud lisatule lubamis- ja keelamislülitina, peab see lisatule töötamiseks olema lubavas asendis. Seejärel juhib tule süttimist auto kaugtulede signaal.
Lüliti täpne ülesanne sõltub komplekti ühendusskeemist. Enne ostmist kontrolli, kas lüliti keelab lisatule töö koos kaugtuledega või juhib mõnda muud funktsiooni.
Mida on vaja teada enne juhtmesarja ostmist?
Pane kirja järgmised andmed:
- Auto mark, mudel ja aastakäik.
- Esitulede tüüp: halogeen, ksenoon, LED või maatriks-LED.
- Lisatule täpne mudel või tootelink.
- Tule elektriline tarbimine ja kasutatav töörežiim.
- Pistiku tüüp ning kontaktide arv.
- Kas paigaldad ühe või kaks tuld.
Kui pistiku tüüp pole teada, aitab selge foto pistikust ja selle märgistusest.
Lisatulede juhtmesari vali alles siis, kui tule ja auto andmed on teada. Nende andmete põhjal saab kontrollida tule koormust, pistiku sobivust ja auto juhtimise lahendust. Vaata meie paigalduskomplekte või võta meiega ühendust, et leida oma autole ja lisatulele sobiv ühendus.
Lisatulede juhtmesari meie valikus
Ühe või kahe tule ühendamiseks saad võrrelda järgmisi komplekte. Enne tellimist kontrolli tootelehelt ja tootja juhendist pistikut, lubatud koormust ning sobivust oma tulega.
- 2-pin DT juhtmekomplekt ühele tulele lülitiga
- Lazer juhtmekomplekt ühele tulele
- Lazer juhtmekomplekt kahele tulele

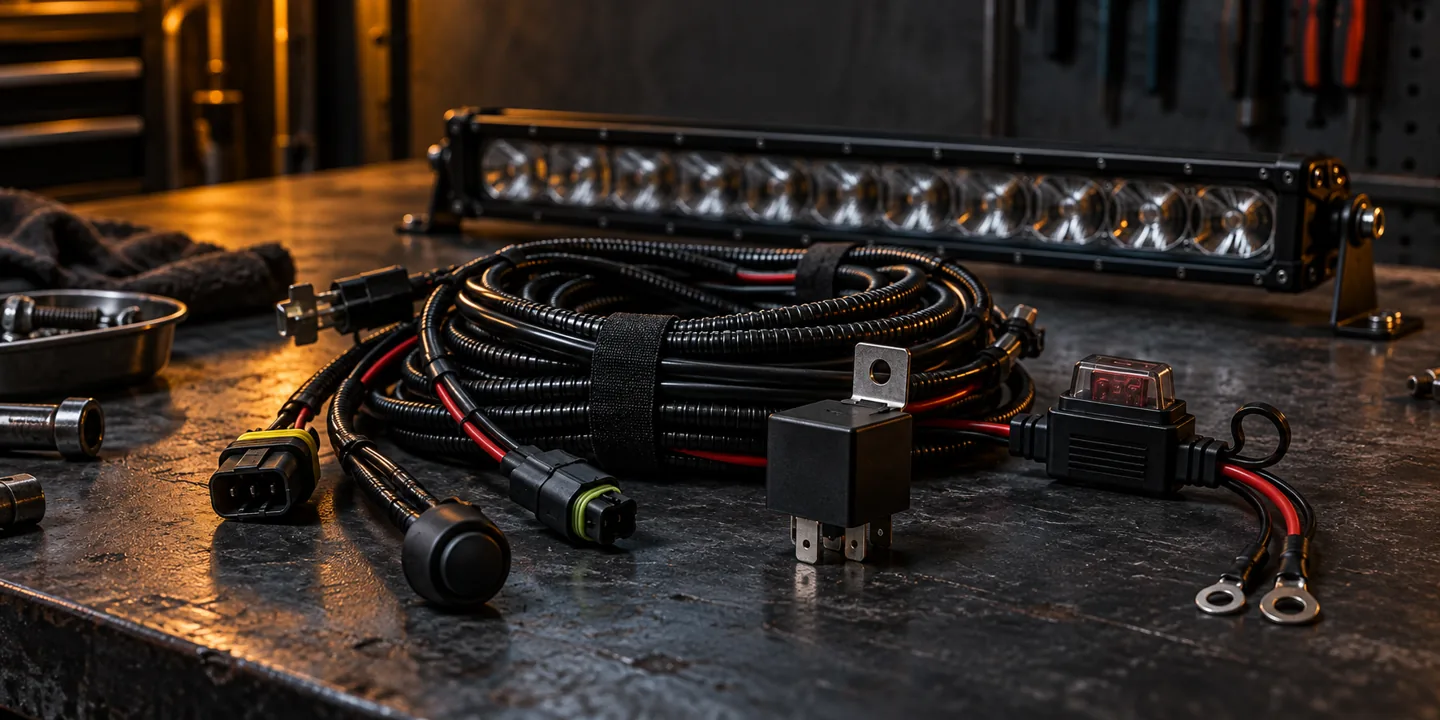

Kaanepilt on illustratsioon ega kujuta üht kindlat müüdavat juhtmekomplekti.
